横岗数据中心



        深圳横岗数据中心/深圳横岗机房8#楼项目楼位于深圳市龙岗区横岗街道雅力嘉工业园区内,总建筑面积11563平米,建筑总高31.6米,总共7层,其中一层为动力机房,二层到七层为IDC机房及部分动力设备房,监控中心、办公区域及部分动力设备分设于七层,七层楼顶为动力设备及部分办公区域,监控平台统一设在一层运维值班室,共部署2020个机柜。


项目基础设施简介

▲供配电系统简介

配电

系统

类型

配置模式

数量

单路/台容量

总容量

备注

市电

2N

2路

10000KVA

20000KVA

2路独立10KV专线

柴油发电机

中压并机

4台

2200KW

8800KW

3主一备

变压器

2N

8台

2500KVA

20000KVA

设计最大负荷为10000KVA

UPS

N+1

21台

500*12/400*8

9300KVA

IT设备采用市电+单U模式供电

蓄电池

3组/台

60组

150AH

150AH*60组

UPS满载情况下蓄电池后备时间15分钟




        1. 双路市电:福溪线和简古线两路市电专线单路设计:容量均是10000KVA;市电供给设计采用的是2N配置;当有一路市电出现故障时,另一路市电可以满足机房所有负荷的供电需求。

        2. 中压配电系统:中压配电系统采用3进线(2路市电进线、1路柴发进线)1母联设计,市电、柴发、母联开关之间设电气连锁;自动状态下,一路市电出现故障,母联自动合闸,另一路市电带机房所有负荷;自动状态下,二路市电均发生故障,柴发自动启动,机房负荷转由柴发供电。

        3. 中压柴油发电机:柴油发电机采用的是中国知名品牌;单台柴油发电机容量2400KVA,主用功率2200KW,属于中压发电机,发电10.5KV;总共4台;多台同型号柴油发电机通过并机系统能轻松实现并网发电;单台油机储油1000L,后备储油箱20000L×2可以保证油机满载运行24小时,后备时间长,供电安全性高。



image.png   image.png   image.png  image.png

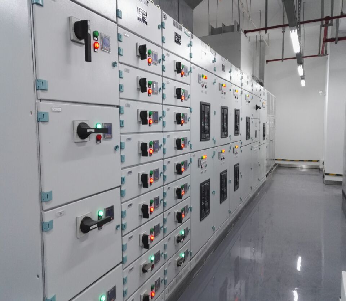

        4. 低压配电系统:低压配电系统采用2进线1母联设计,2低压总进线开关与母联开关之间设电气连锁;自动状态下,一台变压器停电,低压母联开关自动合闸,另一台变压器带2者低压侧所有负荷。

        5. UPS不间断交流电源:UPS采用的是中达和施耐德品牌;UPS单机容量400/500KVA,采用N+1配置;IT设备用电采用的是一路市电+UPS电供电方式,冗余程度高,运行更安全。

        6. 免维护阀控铅酸蓄电池:采用西恩迪品牌;蓄电池单体容量是150AH;每台UPS主机配备3组,每组44个蓄电池,后备时间是满载15分钟。



image.png    image.png    image.png    image.png





项目基础设施简介

▲暖通系统简介





配电

系统


类型

配置模式

数量

单台制冷量/功率

总容量

备注

中央空调主机

N+1

3台

3517KW

10551KW

三台离心式冷机

冷冻泵

N+1

3台

75KW

-

冷冻泵可以共用一个回路

冷却泵

N+1

3台

90KW

-

冷却泵可以共用一个回路

冷却塔

N+1

3台

666方/小时

-


冷却塔可以共用一个回路


精密空调

N+1

96台水冷\7台风冷

150KW/122KW

-

主供IT机房

蓄水池

1+1

2个

200立方

400立方

蓄水池有不低于24小时的供水应急能力



项目基础设施简介

         1. 中央空调主机:采用的是美国约克品牌;主机单机制冷量3517KW,约1000冷吨,额定负荷时能效比≧5.8,采用N+1冗余配置设计;主机冷冻水供水温度设计为14℃,回水温度设计为20 ℃。

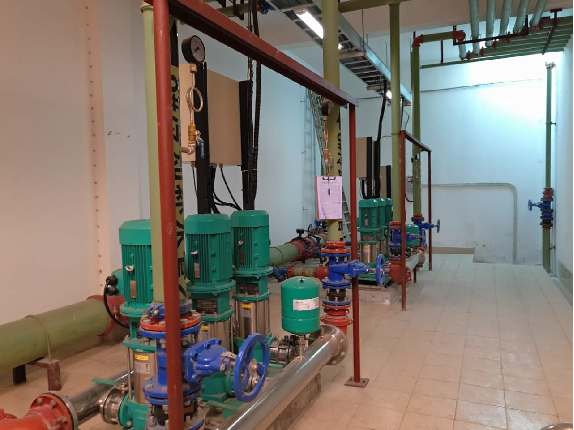

         2. 冷冻/冷却水泵:水泵采用的均是威乐品牌;水泵采用定压变频运行方式;主机、冷却塔、冷冻泵采用变频启动的方式,冷却泵采用软启动。

         3. IT机房精密空调:采用的是艾特能网和依米康品牌;每台精密空调122KW/150KW制冷量,采用N+1冗余的配置方式;IT机房精密空调采用“下送上回”的送回风方式。


image.png  image.png  image.png  image.png



        4. IT机房:IT机房采用冷通道封闭形式;机架数为2020台。

        5. 冷却塔:采用的是美国马利品牌;单台冷却塔水处理能力666立方/小时。

        6. 补水装置:蓄水池总储水能力400立方,市政停水情况下,可满足系统24小时以上的用水需求;补水箱均采用液位计补水的方式,能够自动补水。



image.png   image.png





▲弱电系统运行情况简介


弱电

系统

系统类别

                                具体功能

备注

门禁系统

负责控制管理所关键机室、通道的出入,并将所有门进出记录存入后台数据库

门禁系统和动环系统在同软件平台上运行

动力环境监控系统

动力环境监控系统涵盖了高低压配电运行状态、机房温湿度环境、发电机运行状态、精密空调运行状态、电源开关运行状态、市电状态、变压器运行状态、UPS运行状态等的监测,并在监测到异常时及时根据不同告警级别通过声音广播、短信、电话等方式通知各专业组的运维人员

视频监控系统

视频系统采用高清网络摄像机、网络存储及高清大屏电视监控墙,实时监控所有机房实时状况,高清录像保存90天以上,保证异常事件现场的可追溯性

开门刷卡时调取视频实时抓拍

BAS系统

BAS系统方面实现对暖通系统的自动化控制根据送回风温度、给回水压力问题等DCC传感到系统主控单元再通过设定系统的控制逻辑平衡好供量和存储和节能这三者的关系

动环系统对接BA系统,实现单一平台监控多个子系统



        1. 电子地图/视频监控功能展示:监控系统配备了二、三维电子地图可快速定位设备位置;设备故障发出告警时,可在电子地图上迅速找到故障所发生的位置,方便运维人员处理;视频图像可直观显示在监控大屏上,便于对机房进行安全管理。

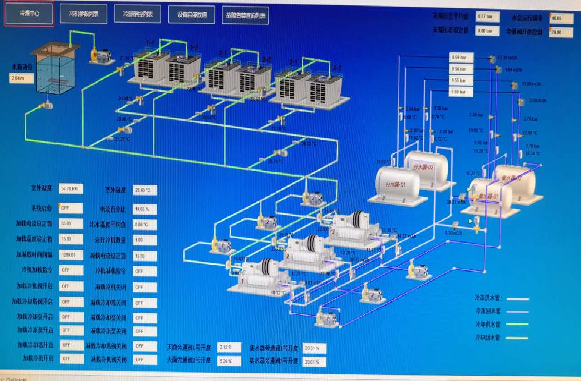

        2. BA系统:冷水主机自控系统采用的是西门子;利用该系统可对主机、水泵、塔进行远程操纵;当单套冷水主机系统出现故障时,BA会退出故障系统,自动切换到能够正常运行的后备系统上,保证供冷安全。



image.png   image.png
